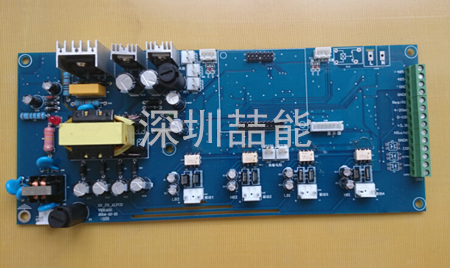

電磁加熱器控制板

發布時間：2014-12-12  新聞來源：深圳喆能電子技術有限公司

電磁加熱器控制板是電磁加熱器不可缺少的電路。相當于電磁加熱器中的大腦，指揮電磁加熱器可能正常的工作。每個電磁加熱板放在電磁加熱器機箱里。它屬于電磁加熱器的的弱電系統。

一、功能

1.軟啟動控制機器的工作

2.外接顯示盒

3.能外接控制方式。如電位器控制、磁控、0-10V、4-20mA。

4.檢測IGBT（絕緣柵雙極型晶體管）溫度，保護IGBT，當其溫度過高時能報出故障代碼并自動停止電磁加熱器工作。

5.檢測諧振電容溫度。保護諧振電容，避免電容溫度過高，當電容溫度達到設定時能報出故障代碼并自動停止電磁加熱器工作。

6.栓測線盤溫度和被加熱物體溫度。避免其溫度超出正常值，當其溫度不正常能報出故障代碼并自動停止電磁加熱器工作。

7.驅動控制IGBT工作。

8.檢測電磁加熱器進電的電流電壓。當其電流電壓不正常時能報出故障代碼并讓電磁加熱器停止工作。

9.檢測電磁加熱器的出電的是流電壓。當其電流電壓不正常時能報出故障代碼并讓電磁加熱器停止工作。

10.檢測負載

11.控制工作時間，可以自由設定工作時間

二、安裝

1.安裝在電磁加熱器機箱，屬于電磁加熱器弱電制部分。

2.避免用手直接接，防止靜電擊穿其零部件。

3.正確接好線。端子打好膠防止松動。

4.電磁加熱控制板應用絕緣材料和電磁加熱器機箱隔離。

5.電磁加熱控制板在安裝前要刷好三防漆。

三、安全及注意事項

1.電磁加熱器安裝完成后，電磁加熱控制板應與外界隔離開來，避免與外界直接觸。

2.無論是電磁加熱器工作或關機下，避免身體直接接觸電磁加熱控制板。

3.避免液體濺入其中。如果濺入，吹干液體才可上機。

4.避免金屬粉塵。

四、保養

1.定期檢查，清理其粉塵、油煙，特別是金屬顆粒。

2.檢查端子是否松動。線是否破損。
