感應加熱是什么？電磁感應加熱原理圖

發布時間：2020-03-27  新聞來源：深圳喆能電子技術有限公司

感應加熱過程的工作原理是電磁感應加熱和焦耳加熱的結合。 感應加熱過程是一種非接觸過程，它使用電磁感應原理通過在金屬中產生渦流來加熱導電金屬。 當產生的渦流逆著金屬的電阻率流動時，通過焦耳加熱原理在金屬中產生熱量。

  了解法拉第定律對于理解感應加熱的工作非常有用。 根據法拉第電磁感應定律，改變導體中的電場會在導體周圍產生交變磁場，交變磁場的強度取決于所施加電場的大小。 當導體中的磁場發生變化時，也可以顛倒這一原理。

  因此，上述原理被用于感應加熱過程中。 在此，將固態RF頻率電源施加到電感器線圈，并且將要加熱的材料放置在線圈內部。 當交流電流通過線圈時，根據法拉第定律，線圈周圍會產生交流磁場。 當放置在電感器內部的材料在交變磁場范圍內時，在材料中會產生渦流。

  現在遵守焦耳加熱的原理。 因此，當電流通過材料時，在材料中產生熱量。 因此，當由于感應磁場在材料中產生電流時，流動的電流從材料內部產生熱量。 這解釋了非接觸感應加熱的過程。

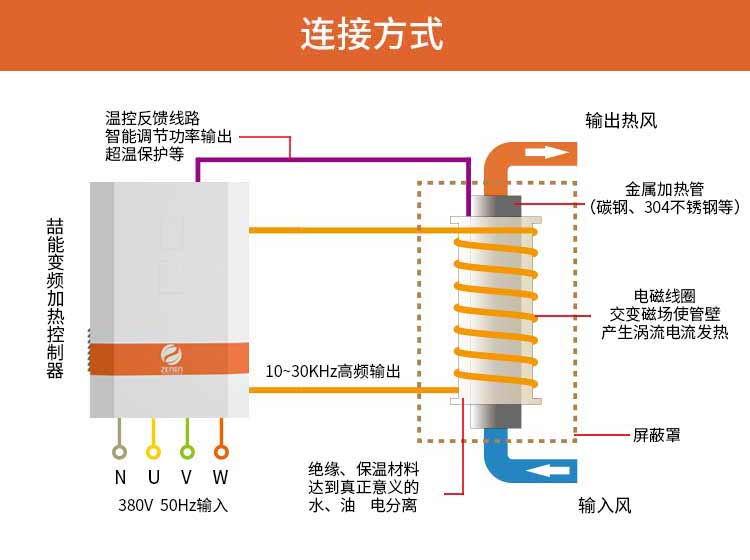

  感應加熱過程的設置包括一個RF電源，以向電路提供交流電。 銅線圈用作電感器并施加電流。 待加熱的材料放置在銅線圈中。

  通過改變施加電流的強度，我們可以控制加熱溫度。 由于在材料內部產生的渦流與材料的電阻率相反，因此在此過程中可以觀察到精確的局部加熱。

  除了渦流外，由于磁性元件中的磁滯也會產生熱量。 磁性材料對感應器內變化的磁場提供的電阻會引起內部摩擦。 這種內部摩擦?xí)a(chǎn)生熱量。

  由于感應加熱過程是非接觸加熱過程，因此可以將要加熱的材料遠離電源，或者將其浸入液體或任何氣體環境或真空中。 這種類型的加熱過程不需要任何燃燒氣體。
